Popis

Popis produktu

Vlastnosti

Bezdrátové ovládání pomocí chytrého zařízení Android / iOS
Není potřeba externí brána
Automaticky vytváří bezdrátovou komunikační síť s až 250 uzly
Lze použít buď vestavěný, nebo nezávislý s klipovým odlehčením tahu
Digitální výstup: Samostatný DALI (kompatibilní)
Jeden nezávislý tlačítkový vstup
Snadno implementovatelné ovládání RGB a teploty barev
Firmware zařízení lze aktualizovat “over-the-air”
Záruka 5 let

Odlehčení tahu

Odlehčení tahu až pro 3 kabely vhodné pro kabely o průměru od 2,5 do 9 mm
- A: průměr 2,5 – 5 mm
- B: průměr 5 – 9 mm
- C: průměr 5 – 9 mm

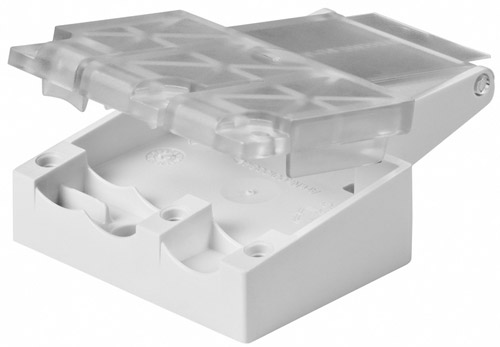

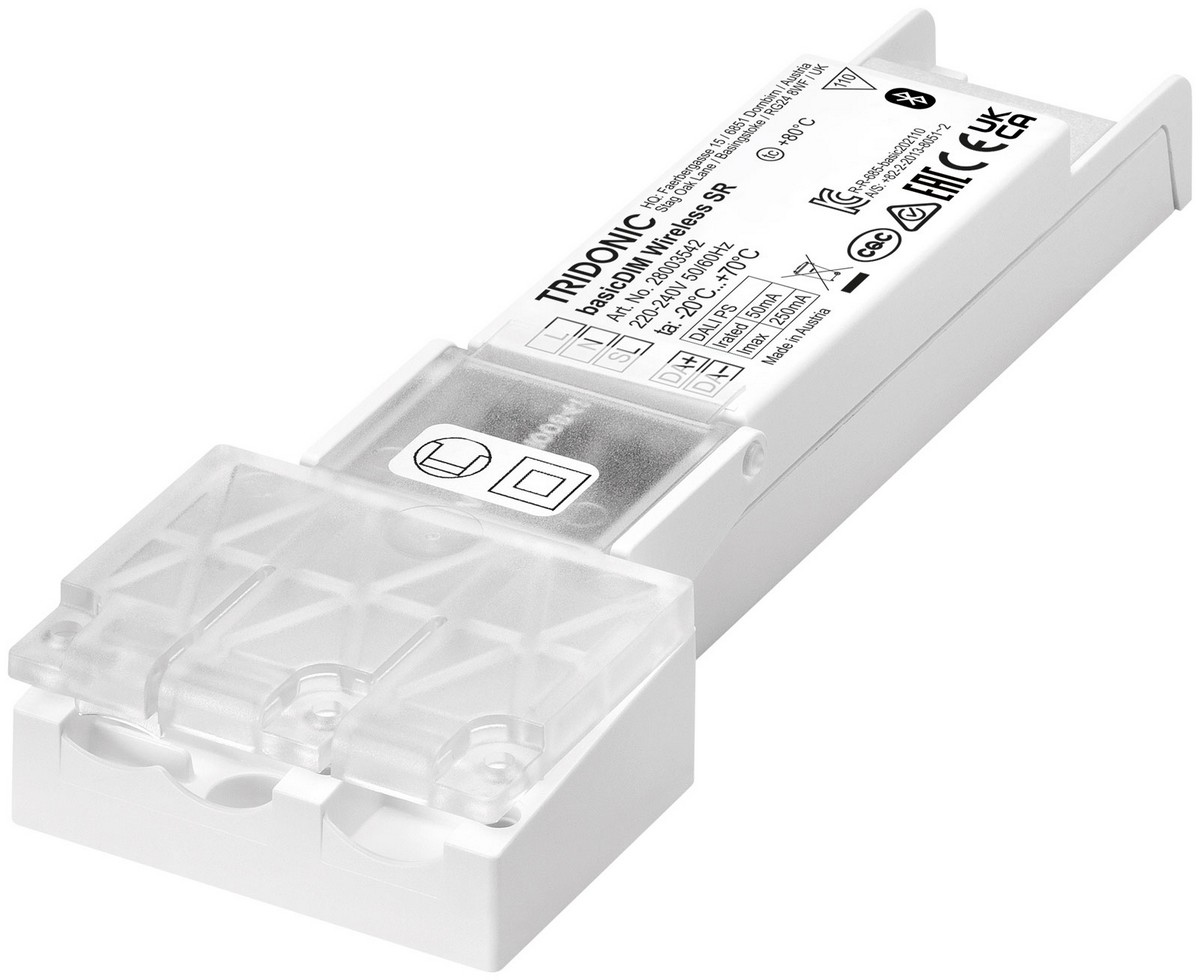

Volitelná sada odlehčení tahu pro nezávislé aplikace
Přeměňuje jednotku na plně kompatibilní jednotku třídy II
(např. pro stropní instalaci)
Záruka 5 let

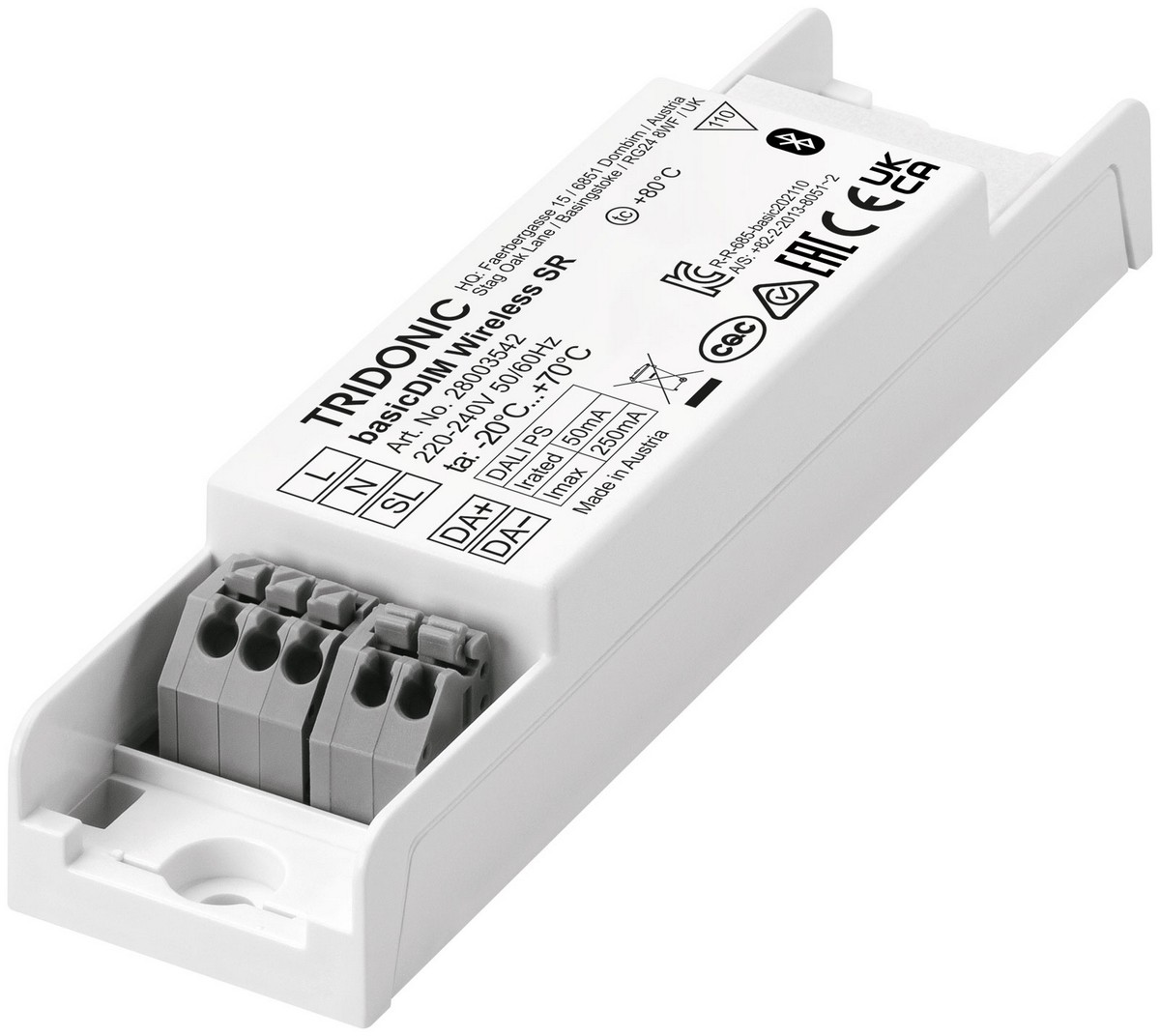

BasicDIM Wireless SR je bluetooth řídicí jednotka DALI s volně konfigurovatelným tlačítkovým vstupem a má integrovaný napájecí zdroj DALI. Proto není potřeba žádný externí zdroj DALI. Zařízení je určeno k použití ve svítidle, ale s volitelnou sadou pro odlehčení tahu jej lze bezpečně použít i např. pro stropních instalacích. Modul lze připojit k jednomu nebo více ovladačům DALI i v provedení v kombinaci s jedním DALI XC G3 nebo Tridonic DALI MSensor pro snadnou integraci detekce denního světla a detekce pohybu. basicDIM Wireless SR lze také použít jako DALI-Gateway pro kombinaci kabelové linky DALI s kabelovou linkou DALI, bezdrátovými svítidly, senzory a tlačítky. Příkazy DALI lze předávat po síti bluetooth prostřednictvím DALI-Gateway na fyzickou linku DALI a zpracovávat je pomocí DALI-2 aplikační řídicí jednotkou. Vezměte prosím na vědomí, že basicDIM Wireless SR nesmí být připojen k linkám DALI, které jsou již napájeny z napájecího zdroje DALI. V obou případech platí řídicí schopnosti a omezení použitého zařízení. Všechna zařízení basicDIM Wireless lze ovládat pomocí aplikace Tridonic “4remote BT”. Aplikaci lze zdarma stáhnout ze stránek Apple App Store a Google Play Store.

Funkce

BasicDIM Wireless SR je plně kompatibilní se sítěmi, které podporují až 250 uzlů (sítě Evolution). Pokud je modul používán s různými typy zařízení basicDIM Wireless v Evolution síti, je třeba předtím zkontrolovat jejich kompatibilitu. Více zařízení automaticky vytvoří síť typu mesh, kterou lze ovládat z libovolného bodu. Tyto sítě komunikují bezdrátově přímo s chytrým telefonem nebo tabletem. Proto není nutné použít externí bránu nebo bezdrátovou síť LAN. Zařízení basicDIM Wireless mají integrovanou anténu 2,4 GHz. Pro dosažení optimálního RF-výkonu je třeba věnovat zvláštní pozornost, když je zařízení integrováno do svítidla. Zařízení basicDIM Wireless lze velmi flexibilně použít pro různé případy použití. Provozní režimy (profily) lze měnit v aplikaci 4remote BT.

Umístění

basicDIM Wireless má integrovanou anténu pro snadnou integraci. Pro maximalizování dosahu v každém směru, je třeba dodržet některé zásady pro konstrukci. Anténa je umístěna na konci krytu. Nachází se na horní straně vnitřní desky plošných spojů (PCB). Pokud je zařízení namontováno na kovovou desku (např. rám svítidla), může silně blokovat vysokofrekvenční signál. V takovém případě může být zapotřebí výřez pod anténou, aby radiofrekvenční signál mohl opustit konstrukci. Plocha výřezu by měla být co největší. Rovněž by zařízení mělo být umístěno co nejdále od svislých kovových konstrukcí.

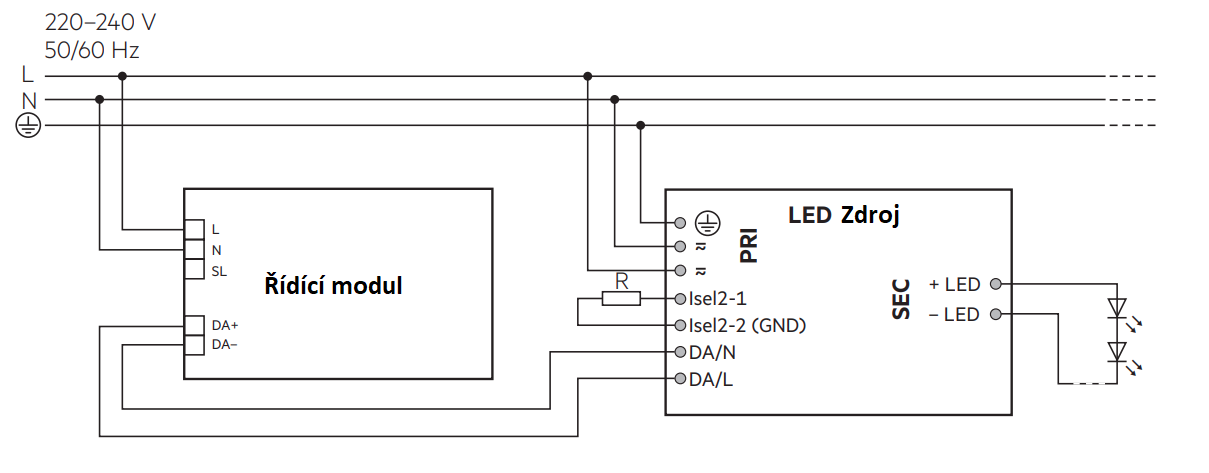

Schéma zapojení kompatibilní

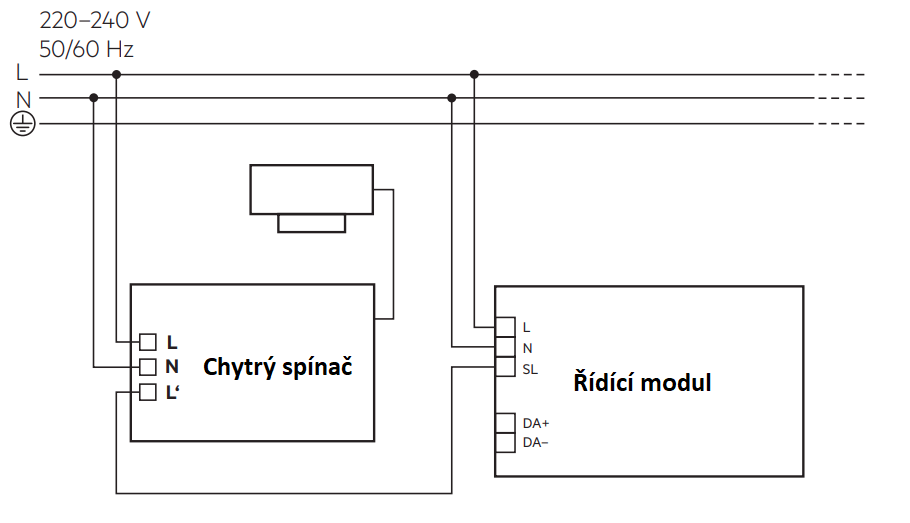

Schéma zapojení se senzorem

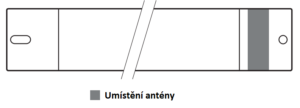

Umístění antény

Příprava kabelů

Zapojení může být ve formě splétaných vodičů s koncovkami nebo pevných vodičů o průřezu 0,2-1,5 mm² (16-24 AWG). Z kabelů odizolujte 8,5-9,5 mm izolace, abyste zajistili správnou funkci. drátových svorek. Pro každý konektor svorky použijte pouze jeden vodič.

Zařazeno v kategoriích

Ovládání a řízení osvětlení Řízení osvětlení Casambi

Parametry

Technické parametry

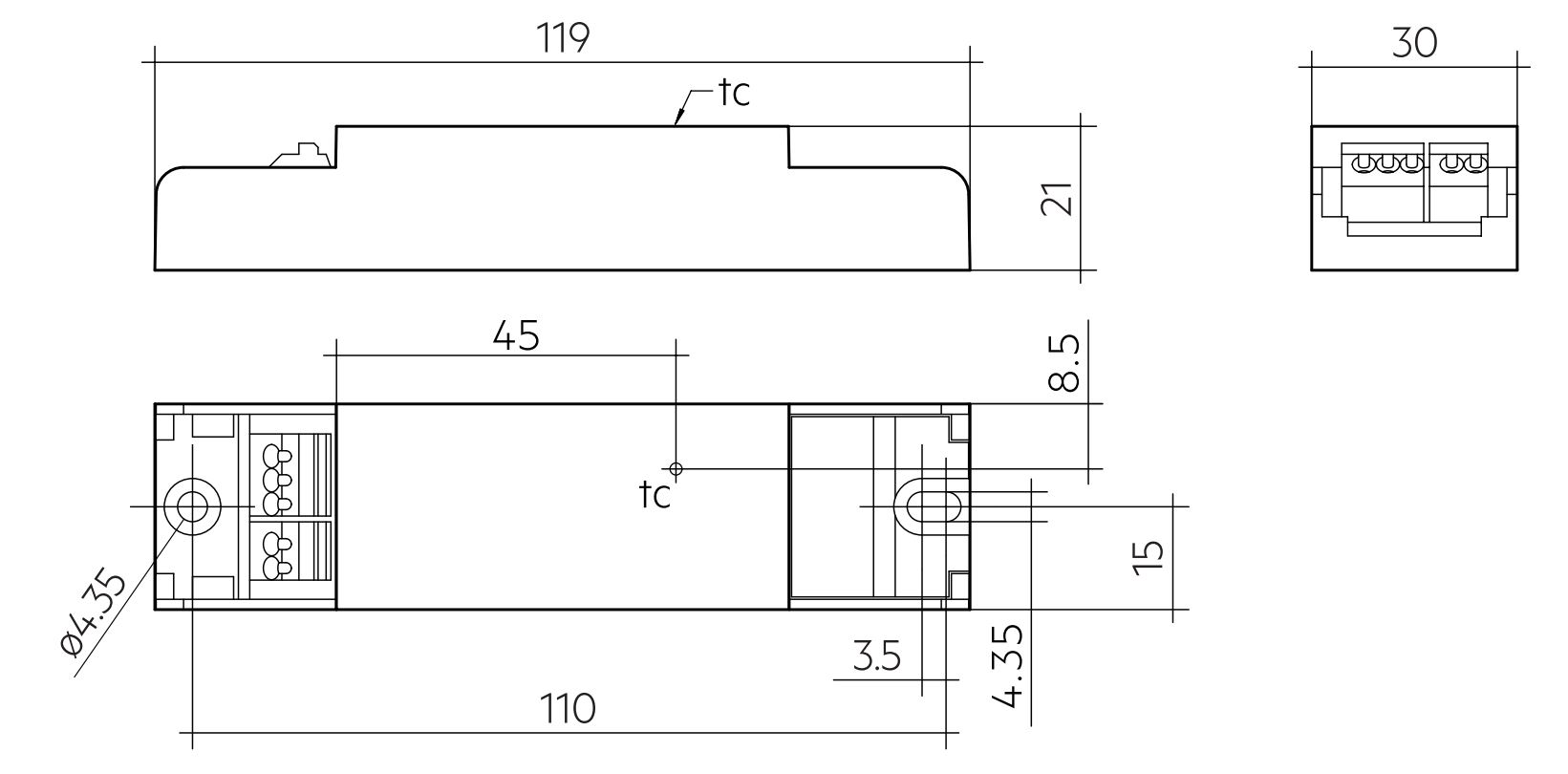

Šířka/průměr

30 mm

Délka

119 mm

Výška

21 mm

Stmívatelné (mění jas)

ano

Mění barvy (TW varianta)

ano

Ovládání světla

Chytré bezdrátové Casambi

Stupeň krytí IP

IP20

Typ produktu

ovládání a řízení osvětlení

Hmotnost

0,036 kg

Tlačítko (push button)

ano

Vstupní napětí	230 AC
Vstup	1 tlačítko
Výstup	DALI
Počet adres DALI	4 (max. 5 zařízení na adresu)
Průměrná jmenovitá životnost	50 000 h
Provozní teplota	-20 °C …+70 °C
Záruční doba	60 měsíců

Prověřeno

Prověřeno pro tebe

Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.

Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.

Ke stažení

Produktový list EN

Montážní instrukce EN

Profily bdw EN

Aplikace 4remote EN

Aplikace 4remote – Nastavení sítě EN

EU declaration of conformity EN

3D model .CAD
