Zdravé svítídlo, které jsme pro vás osobně vyzkoušeli a změřili

Kód produktu: TG28004430

Tisk stránky

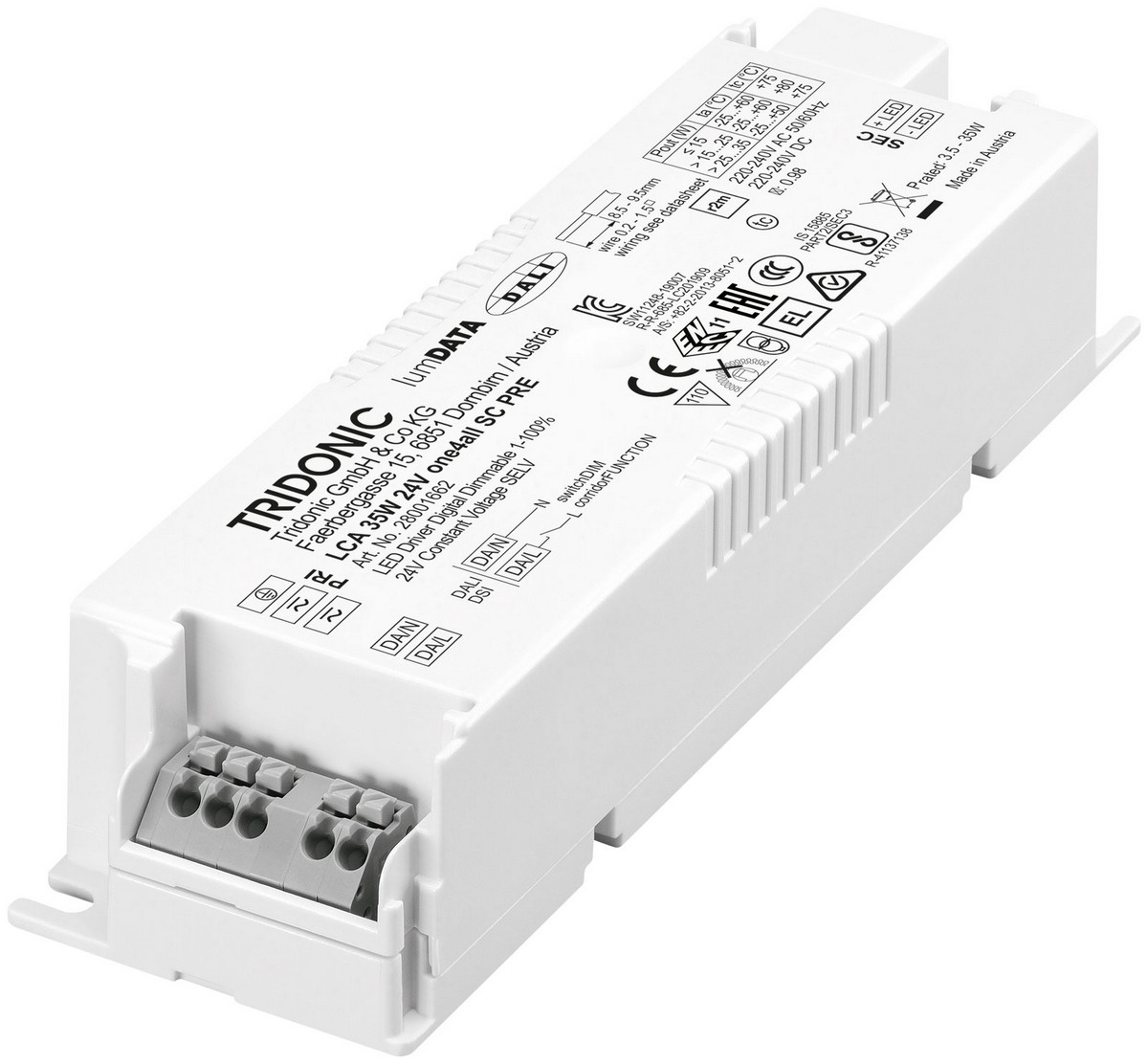

Napájecí zdroj 35W 24V stmívatelný DALI | DALI-2

Name: Napájecí zdroj 35W 24V stmívatelný DALI | DALI-2
SKU: TG28004430
Availability: InStock

Výrobce: TRIDONIC

+ ZDARMA dárek Přelepovací fólie blokující modré světlo 10×12,5 cm DÁREK

LC 35W 24V o4a NF SC EXC2

Napájecí zdroj vhodný pro Plnospektrální LED pásky s napájením 24V a řízením DALI/DALI-2. Kompaktní tělo nabízí skvělý poměr velikosti a Číst vícevýkonu.

Rozměr:

43 x 195 x 30 mm

Skladem 2 ks

do 3 dnů u vás

Kč1 548 s DPH

Zdravý eshop

Naše osvětlení podporuje zdraví a pomáhá lépe spát.

Neblikající technologie

Osvětlení na našem e-shopu nebliká, ani nemíhá.

Inspirované sluncem

Přes den svítí jako slunce a večer nemá modrou složku.

Doprava zdarma

Při nákupu nad Kč3 000 máte dopravu zdarma.

Popis

Popis produktu

Vlastnosti

Vhodný pro Plnospektrální LED pásky s napájením 24V a řízením DALI/DALI-2
Stmívatelný 24V zdroj pro LED pásky
Připojení do sítě DALI
Rozsah stmívání 1 až 100 %
Není potřeba další externí stmívač
Vhodný také pro systémy nouzového únikového osvětlení podle EN 50172
Jmenovitá životnost až 50.000h
Záruka 5 let

Technické detaily

Vstup: 230V AC, max. 40W
Výstup: 24V, max. 35W

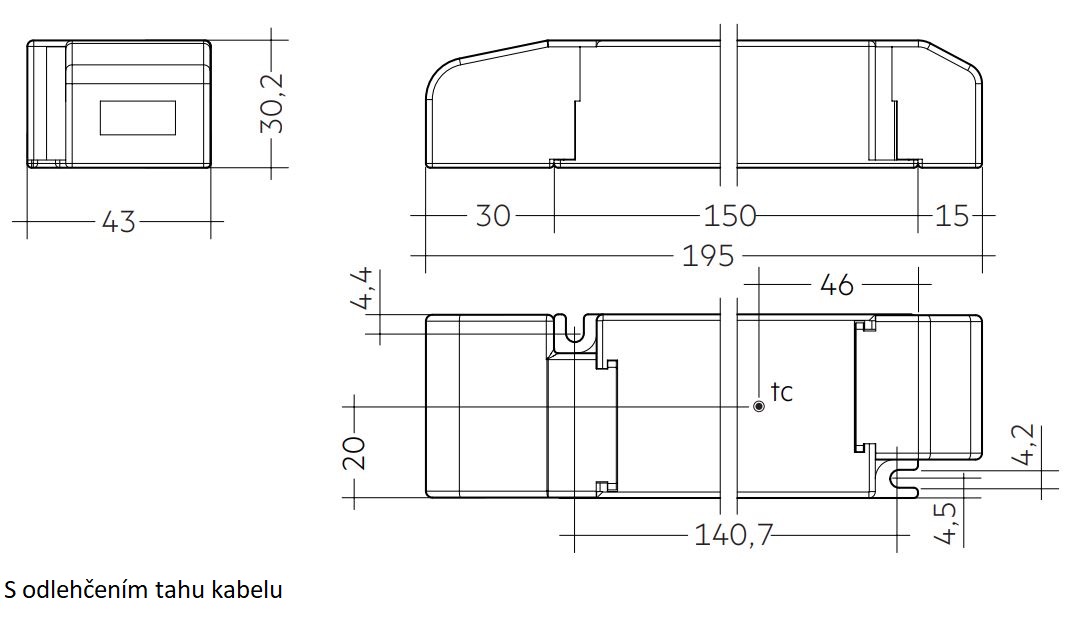

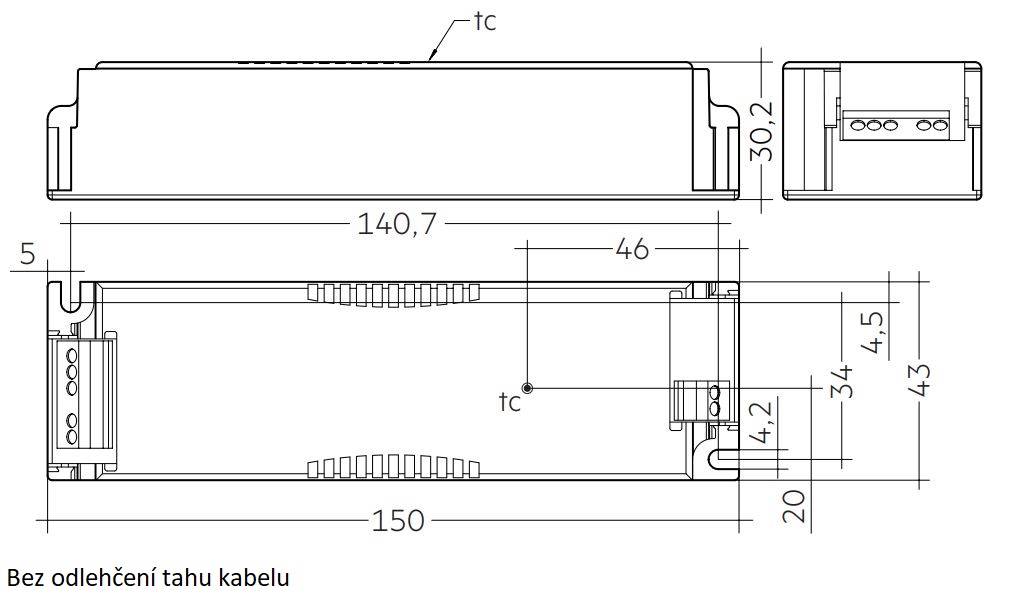

Rozměry 195 x 43 x 30 mm
Malý čelní průřez
Pružinové svorky pro jednoduché zapojení

Pokyny pro zapojení

Výstupní kabely by měly být vedeny odděleně od síťových kabelů 230V, aby se zamezilo možnému pronikání rušení do sítě.
Výstupní kabeláž by měla být co nejkratší z důvodu zajištění dobré elektromagnetické kompatibility (EMC). Typická délka výstupního kabelu je 2m.
Pro dodržení předpisů EMC volte jako výstupní kabel dvojlinku. Není dobré používat samostatné oddělené vodiče.
Zdroj nemá na výstupní straně ochranu proti opačné polaritě svítidla. Špatná polarita na straně svítidla může poškodit svítidlo.
Aby nedošlo k poškození zdroje, musí být výstupní kabeláž vhodně chráněna proti zkratu, zejména vlivem ostrých hran.
Mezi zdroj a LED pásek není dovolené zařazovat jakýkoliv spínací prvek. Spojení mezi zdrojem a LED páskem musí být trvalé.
Pozor na správné zapojení přívodních vodičů (L/N/PE 230V) a vývodů DALI nebo LED. Nesprávné zapojení nenávratně poškodí zdroj a může poškodit i další prvky v DALI síti.
Detailům zapojení DALI sběrnice se věnuje článek Ovládání světel pomocí DALI sběrnice.

Ochrana proti přetížení

Pokud dojde k překročení maximálního zatížení, připojené LED svítidlo bude vypnuto. Pro obnovení činnosti je třeba provést restart vypnutím a zapnutím napájení 230V nebo příkazem po sběrnici DALI.

Tepelná ochrana

Zdroj má zabudovanou ochranu proti přehřátí. V případě překoročení max. provozní teploty dojde k automatickému omezení výkonu. Tuto ochranu lze vypnout pokud se jedná o nouzové únikové osvětlení.

Ochrana proti zkratu

V případě zkratu na výstupu dojde k vypnutí LED svítidla. Pro obnovení činnosti je třeba provést restart vypnutím a zapnutím napájení 230V nebo příkazem po sběrnici DALI.

Podmínky pro upevnění

Zdroj je určen pro provoz v suchém prostředí, bez kyselin, olejů, tuků. Při provozu nesmí teplota okolí překročit 50°C. S rostoucí teplotou okolí se snižuje životnost zdroje. Minimální vzdálenosti uvedené níže jsou doporučené a závisí na konkrétním svítidle. Není vhodné pro upevnění v rohu. Zdroj není dovoleno zakrývat (např. izolací v podhledech).

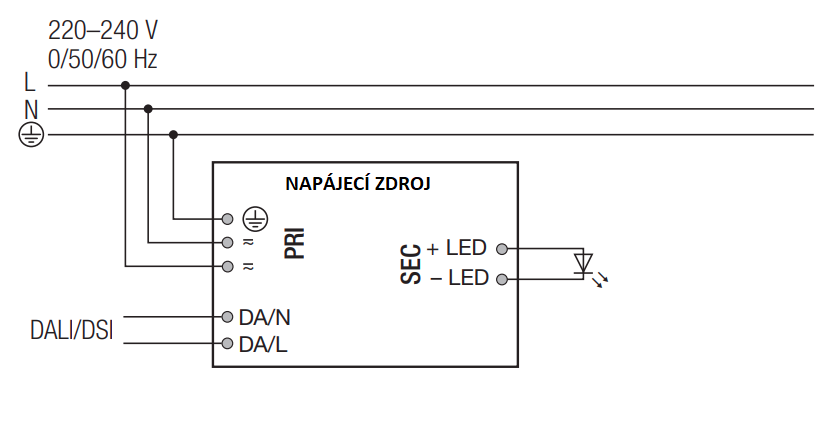

Schéma zapojení

Jednoduché zapojení vodičů

Příprava kabelů

Připojení zdroje může být ve formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:

0,2 – 1,5mm² pro síť 230V (záleží na způsobu jištění),
0,2 – 1,5mm² pro výstup k LED svítidlu (v závislosti na jeho příkonu).

Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.

Vysvětlivky:

*EMC – elektromagnetická kompatibilita (electromagnetic compatibility)

Zařazeno v kategoriích

Neblikající napájecí zdroje 24V Stmívatelné Řízení DALI a DALI2

Parametry

Technické parametry

Šířka/průměr

43 mm

Délka

195 mm

Výška

30 mm

Stmívatelné (mění jas)

ano

Mění barvy (TW varianta)

Ovládání světla

Chytré drátové DALI

Způsob zapojení

přímé zapojení

Stupeň krytí IP

IP20

Typ produktu

napájecí zdroj

Hmotnost

0,157 kg

Max. výstupní výkon	35 W
Tolerance výstupního napětí	±1 V
Zvlnění výstupního napětí	±5 %
Výstupní napětí	24 V
Vstupní napětí	230 V AC
Max. příkon	40 W
Síťová frekvence	50/60 Hz
Účiník	0,98
Náběhový proud	21,6 A
Účinnost zdroje při 100% zátížení	90 %
Celkové harmonické zkreslení	<6,7 %
Izolační napětí (L/N-PE)	2 kV
Izolační napětí (L-N)	1 kV
Průměrná jmenovitá životnost	50.000 h
Provozní teplota	-25 °C … +50 °C
Záruční doba	60 měsíců
Způsob ovládání	DALI

Parametry zdravého svítidla

Změřeno

Doporučené hodnoty

Index blikání PstLM

0,0

< 1 (dle EU norem)

Index blikání SVM

0,0

< 0,9 (dle EU norem)

= denní svícení

= noční svícení

Prověřeno

Prověřeno pro tebe

Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.

Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.

Ke stažení

Produktový list EN

Manuál EN

Prospekt Tridonic EN

EU declaration of conformity EN

3D model zdroje .CAD
