Popis

Popis produktu

Vlastnosti

Bezdrátové ovládání pomocí chytrého zařízení Android / iOS
Není potřeba dalšího zařízení pro komunikaci
Automaticky vytváří bezdrátovou komunikační síť s až 250 uzly
Malé rozměry pro instalaci svítidel
Digitální výstup: Samostatný DALI (kompatibilní)
Napájení skrze DALI linku
Čtyři nezávislé tlačítkové vstupy
Snadno implementovatelné ovládání RGB a teploty barev
Firmware zařízení lze aktualizovat “over-the-air”
Záruka 5 let

Pasivní řídící modul G2 CASAMBI je bluetooth DALI ovladač se 4 volně přístupnými konfigurovatelnými tlačítkovými vstupy. Tento modul nemá integrovaný DALI zdroj a proto je potřeba externí zdroj DALI. Modul lze připojit k jednomu nebo více ovladačům DALI, popř. DALI XC G3 / Tridonic DALI MSensor pro snadnou integraci ovládání denního světla a detekce pohybu.

Pasivní řídící modul G2 CASAMBI lze použít i jako DALI-bránu pro rozšíření stávající DALI instalace o bezdrátová svítidla, senzory a tlačítka. DALI příkazy přechází z bluetooth sítě skze DALI-bránu do fyzické DALI linky a jsou zpracovány řídící jednotkou DALI-2.

Všechna zařízení basicDIM Wireless lze ovládat pomocí aplikace Tridonic “4remote BT”. Aplikaci si můžete zdarma stáhnout ze stránek Apple App Store a Google Play Store.

Funkce

Pasivní řídící modul G2 CASAMBI je plně kompatibilní se sítěmi, které podporují až 250 uzlů (sítě Evolution). Pokud je modul používán s jinými typy bezdrátových zařízení basicDIM v síti Evolution, bude předtím potřeba zkontrolovat jejich kompatibilitu. Více zařízení automaticky vytvoří síť typu mesh, kterou lze ovládat z libovolného bodu. Tyto sítě komunikují bezdrátově přímo s chytrým telefonem nebo tabletem. Proto není nutné použít externí bránu nebo bezdrátovou síť LAN. Zařízení basicDIM Wireless mají integrovanou anténu 2,4 GHz. Pro dosažení optimálního RF-výkonu je třeba věnovat zvláštní pozornost, když je zařízení integrováno do svítidla. Zařízení basicDIM Wireless lze velmi flexibilně použít pro různé případy použití. Provozní režimy (profily) lze měnit v aplikaci 4remote BT.

Umístění

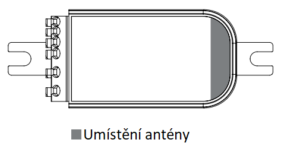

Pasivní řídící modul G2 CASAMBI má integrovanou anténu pro snadnou integraci. V zájmu maximalizace dosahu v každém směru, je třeba dodržet některé zásady při montáži zařízení. Anténa je umístěna na konci krytu. Pokud je zařízení namontováno na kovovou desku (např. rám svítidla), může silně blokovat vysokofrekvenční signál. V takovém případě může být zapotřebí použít výřez pod anténou, aby radiofrekvenční signál mohl opustit kryt konstrukce. Plocha výřezu by měla být co největší. Rovněž zařízení by mělo být umístěno co nejdále od svislých kovových konstrukcí.

DALI Výstup

Pasivní řídící modul G2 CASAMBI využívá napájení přímo z DALI linky. Z tohoto důvodu je důležité se přesvědčit, že je DALI linka externě napájena.

Tlačítkový Vstup

Nezávislá tlačítka mohou být zapojena do kteréhokoli ze čtyř tlačítkových vstupů. Vstup “COM” je společný pro všechna čtyři tlačítka. Maximální délka kabelu mezi tlačítky a řídícím modulem je 5m. S režimem tlačítko je možné ovládat jednotlivá svítidla v bDW síti nebo i celou síť. Pro správnou funkci tlačítek i rozpoznání v aplikaci 4remote BT je potřeba před přidáním do sítě nahrát modulu správný profil (viz Profily bDW EN).

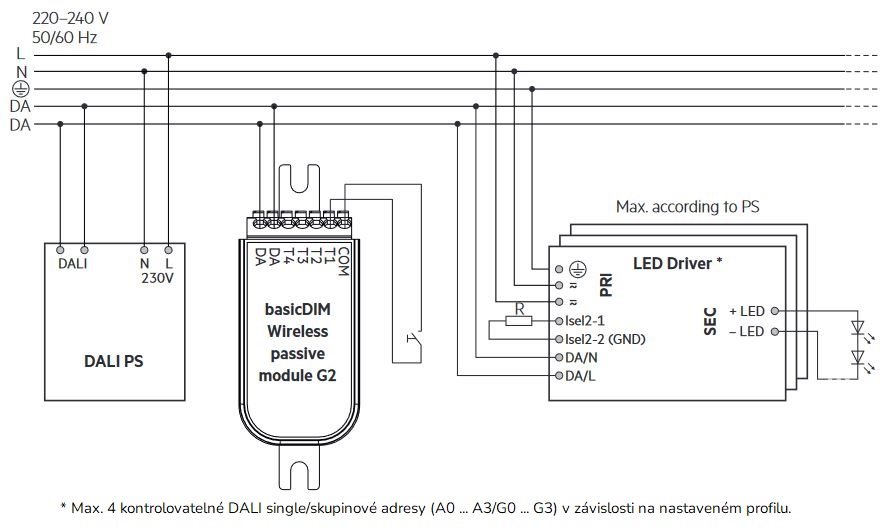

Zapojení

Spínač je připojen přímo k modulu. Nesmí být připojený k síti 230V.
Detailům zapojení DALI sběrnice se věnuje článek Ovládání světel pomocí DALI sběrnice.

Příprava kabelů

Připojení modulu může být formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:

0,2 – 1,5 mm² pro připojení tlačítka,
0,2 – 1,5 mm² pro výstup na DALI sběrnici.

Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.

Umístění

Uvnitř modulu je zabudovaná anténa. Vyhněte se montáži zařízení za betonové povrchy nebo do kovových krytů. Tyto materiály snižují dosah signálu. Instalace blízko kovových konstrukcí také není vhodná.

Zařazeno v kategoriích

Ovládání a řízení osvětlení Řízení osvětlení Casambi

Parametry

Technické parametry

Šířka/průměr

30 mm

Délka

81 mm

Výška

15 mm

Stmívatelné (mění jas)

ano

Mění barvy (TW varianta)

ano

Ovládání světla

Chytré bezdrátové Casambi

Stupeň krytí IP

IP20

Typ produktu

ovládání a řízení osvětlení

Hmotnost

0,020 kg

Tlačítko (push button)

ano

Vstupní napětí	9,5 - 22,5 V DC
Síťová frekvence	60 Hz
Proudová zátěž na DALI	4 mA (30 mA při zapnutí)
Max. proud DALI linky	250 mA
Max. délka kabelu k tlačítkům	5 m při průřezu 0,2-1,5 mm2
Vstup	4 tlačítka
Výstup	DALI
Počet DALI adres	4
Průměrná jmenovitá životnost	50 000 h
Provozní teplota	-20 °C …+70 °C
Záruční doba	60 měsíců
