Popis

Popis produktu

Vlastnosti

Spínání 4 nezávislých a bezpotenciálových kontaktů prostřednictvím DALI
Max. spínací proud na kontakt: 10 A při ohmické zátěži (cos Φ = 1)
1 adresa DALI na spínací kontakt
Pro instalaci do spínacích skříní
Stavová LED dioda pro indikaci provozního stavu
Testovací spínač pro testování instalace
Záruka 5 let

Důležité informace

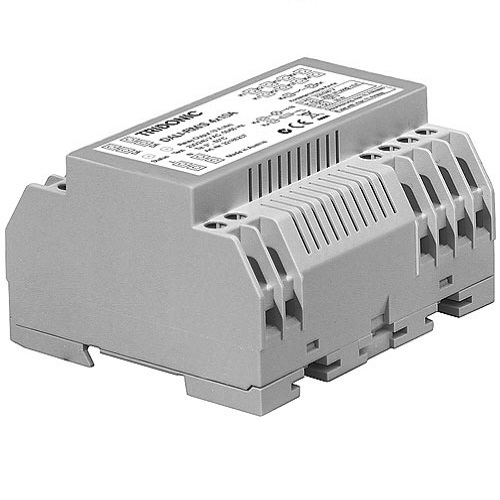

DALI-RM/S 4x10A umožňuje spínání 4 nezávislých spínacích zátěží prostřednictvím DALI. Svítidla a další elektronické spotřebiče se síťovým napětím 230/240 VAC mohou být integrovány do obvodu DALI.
Každý ze 4 kontaktů DALI lze samostatně definovat do poloh “otevřeno / zavřeno”.
Výchozí parametry (nelze měnit):
– Řídicí hodnota ≥ DALI DAP 2: kontakt sepne.
– Řídicí hodnota ≤ DALI DAP 1: kontakt se rozepne
– Příkaz “Vyvolat min. Level” kontakt rozepne
– Příkaz “Recall max.” kontakt sepne (umožňuje identifikaci
pomocí funkce “lokalizace” na masterCONFIGURATOR)
Není dovoleno připojovat transformátory s odbočkami (např. autotransformátory) nebo třífázové zátěže (např. třífázové motory) k DALI RM/S 4x10A, kvůli riziku zkratu v síti
Používejte pouze v elektrických instalacích, které splňují předpisy o elektromagnetické kompatibilitě.
Žádné monitorování zátěží

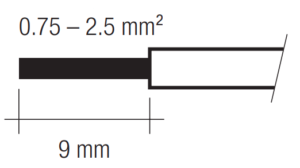

Příprava kabelů

Zapojení může být z pevného drátu slaněného drátu s průřezem 0,75 mm² až 2,5 mm².

Zapojení

Montáž spínacích a rozvodných skříní na krycí lištu (35 mm)
Rozhraní DALI není SELV. Platí proto pokyny pro instalaci na síťové napětí.
Maximální délka kabelu řídicího signálu DALI (pro kabel
průřez 1,5 m2) nesmí překročit 300 m nebo napětí 2 V snížení

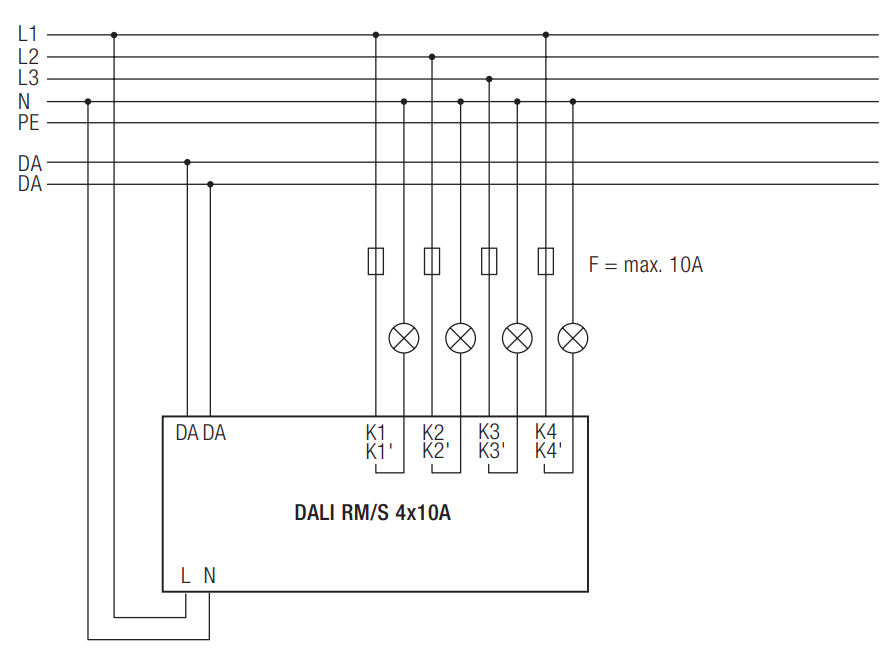

Schéma zapojení

Zařazeno v kategoriích

Ovládání a řízení osvětlení Řízení osvětlení DALI a DALI2

Parametry

Technické parametry

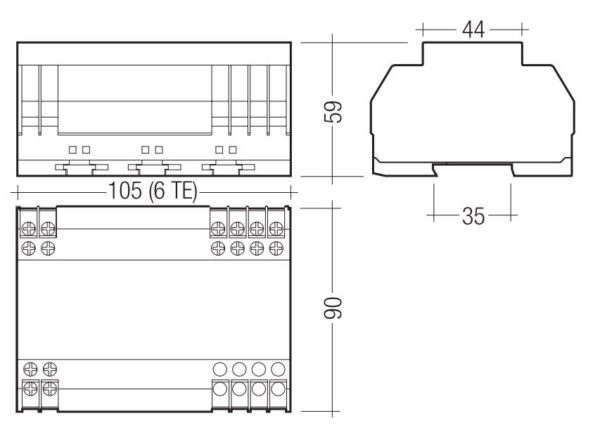

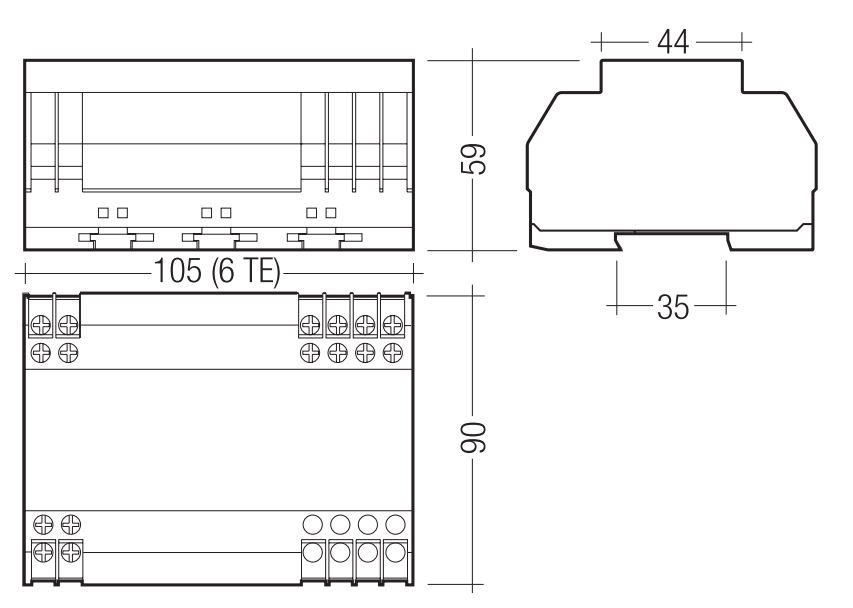

Šířka/průměr

90 mm

Délka

105 mm

Výška

59 mm

Stmívatelné (mění jas)

Mění barvy (TW varianta)

Ovládání světla

Chytré drátové DALI

Napájení

síť (230 AC)

Stupeň krytí IP

IP20

Typ produktu

ovládání a řízení osvětlení

Hmotnost

0,460 kg

Tlačítko (push button)

Výkon	< 2 W
Vstupní napětí	230 AC
Proud na kontaktu (otevřený)	10,6 mA
Proud na kontaktu (zavřený)	20,1 mA
Provozní teplota	0 °C až +50 °C
Záruční doba	60 měsíců

Prověřeno

Prověřeno pro tebe

Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.

Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.

Ke stažení

Produktový list EN

Montážní instrukce EN

Prospekt Tridonic EN

EU declaration of conformity
